L’utilisation d’un hourdis négatif permet d’atteindre une épaisseur de béton de 6 cm au-dessus de l’entrevous, contre seulement 4 cm dans un montage standard, offrant ainsi une réponse structurelle précise aux zones de fortes contraintes. Cette technique repose sur l’emploi d’éléments de remplissage dont la hauteur est inférieure à celle des poutrelles, créant un creux stratégique lors de la pose.
Pourtant, nous constatons souvent que la gestion des charges lourdes ou des porte-à-faux complexes met à mal la rigidité des dalles classiques. Nous allons explorer ensemble comment ce dispositif technique sécurise vos balcons et vos réseaux tout en optimisant la solidité globale de votre ouvrage.
- Hourdis négatif : comprendre sa fonction technique et structurelle
- Pourquoi ce choix technique surpasse une dalle épaisse standard ?
- Calculs de charge et précautions de coulage sur le chantier
- Arbitrage entre performance thermique et solidité structurelle
Hourdis négatif : comprendre sa fonction technique et structurelle
Le hourdis négatif, ou entrevous surbaissé, permet d’augmenter localement l’épaisseur de la dalle de compression bétonnée. Cette technique renforce la rigidité structurelle au droit des appuis et facilite l’ancrage des armatures de porte-à-faux.
L’hourdis négatif est un coffrage perdu dont la hauteur est inférieure à celle des poutrelles, créant un volume de béton supplémentaire.
Pour bien saisir l’intérêt de ce dispositif, nous devons d’abord examiner la conception de ces entrevous à hauteur réduite.
Le principe de l’entrevous à hauteur réduite
L’entrevous négatif se définit comme un coffrage de faible hauteur. Nous l’utilisons principalement comme un fond de moule pour le béton frais.
La surépaisseur obtenue crée une nervure transversale rigide. Elle assure la liaison mécanique entre les poutrelles, améliorant la solidité globale du plancher. Ce creux volontaire modifie la géométrie standard pour ajuster le volume de béton requis.
La différence de niveau avec les poutrelles porteuses
L’écart de hauteur entre le hourdis et la poutrelle crée une zone de compression plus dense. C’est le point clé du système.
Cette configuration rend la structure plus résistante là où les efforts sont maximaux. Sur le chantier, les poutrelles dépassent largement des entrevous. Cette disposition prépare l’enrobage optimal des aciers de chape avant le coulage final.
| Critère | Classique | Négatif |
|---|---|---|
| Béton | Uniforme | Renforcé |
| Usage | Standard | Balcons, Séismes |
| Prix m² | ~55 € | ~57 € |
Pourquoi ce choix technique surpasse une dalle épaisse standard ?
Si une dalle uniforme semble simple, le hourdis négatif offre une finesse structurelle bien plus intelligente pour gérer les charges localisées.
Une réponse aux contraintes de charge et de portance
La résistance mécanique est décuplée aux points critiques. Le béton travaille mieux en compression dans ces zones spécifiques.
Nous évitons de surcharger tout le bâtiment inutilement. La dalle reste légère sur sa majorité. C’est un gain de coût évident.
Le renfort localisé encaisse les moments de flexion négatifs. L’inertie est ainsi maximale là où la structure souffre.
Le hourdis négatif permet d’optimiser la quantité de béton tout en garantissant une inertie maximale aux endroits où la structure subit les plus fortes contraintes.
La gestion des balcons et des zones en porte-à-faux
La surépaisseur permet de loger les aciers de chape nécessaires. Le porte-à-faux est ainsi parfaitement sécurisé pour l’ancrage.
Dans les configurations suspendues, le béton massif absorbe les tensions. Cela évite les fissures à la jonction mur-dalle.
Le hourdis négatif crée un contrepoids interne efficace. La structure gagne en stabilité sans augmenter l’épaisseur totale visible du plancher.
Calculs de charge et précautions de coulage sur le chantier
Mettre en œuvre une telle solution demande cependant une rigueur mathématique et une surveillance accrue lors de la phase de bétonnage.
Évaluer le volume de béton induit par le creux
Pour calculer l’épaisseur supplémentaire, nous additionnons la hauteur du creux à la dalle de compression standard. Cette mesure détermine le litrage précis. Elle évite toute erreur de commande.
Chaque mètre carré de hourdis négatif alourdit la structure porteuse. Les poutrelles doivent être dimensionnées en conséquence. Ce poids propre accru modifie la descente de charge globale.
Prévoyez une marge de sécurité pour ne pas manquer de matière. Le surplus peut représenter plusieurs mètres cubes. Une réserve de 5 à 10 % est recommandée.
| Type de hourdis | Hauteur (cm) | Dalle (cm) | Volume (L/m²) |
|---|---|---|---|
| Hourdis standard | 16 | 4 | 85 |
| Hourdis négatif (léger) | 12 | 8 | 125 |
| Hourdis négatif (profond) | 8 | 12 | 165 |

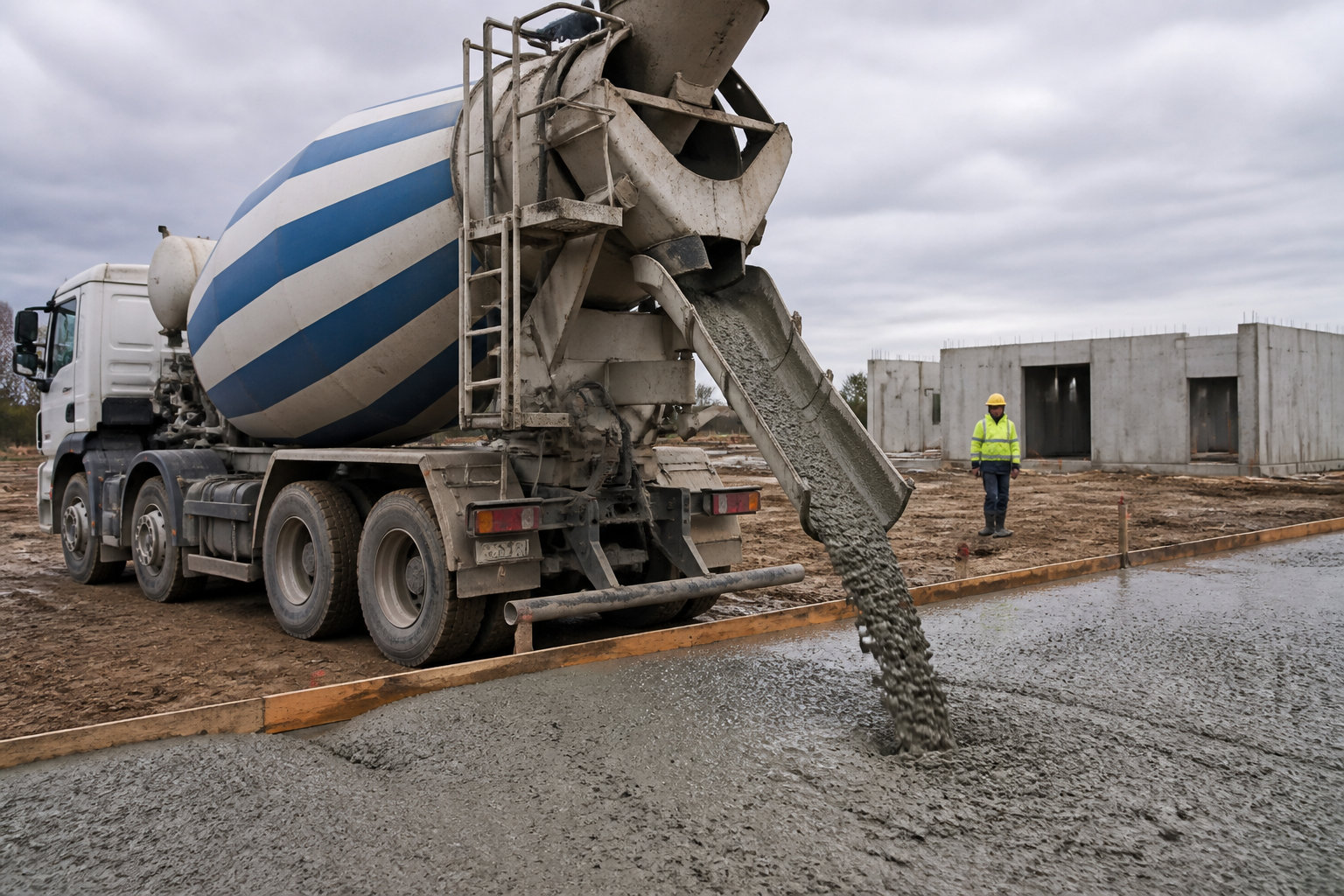

Précautions lors du coulage pour éviter les désordres
Un hourdis qui bouge compromet la géométrie de la nervure. Il faut fixer les éléments avant le bétonnage. Un décalage fragilise la liaison entre poutrelles et dalle.
Les zones de surépaisseur pèsent lourd lors du coulage. Un étayage temporaire est indispensable sous ces lignes. Sans ce renfort, la structure risque une déformation irréversible.
Le béton frais presse les entrevous en polystyrène. Évitez de déverser la benne trop brutalement. Une répartition homogène garantit l’intégrité des coffrages perdus sur le chantier.
Intégration des réseaux et gaines techniques
La surépaisseur offre un espace généreux pour les gaines électriques. C’est une opportunité pour les réseaux complexes. Nous regroupons les conduits sans nuire à l’enrobage.
Ne saturez pas le béton de tuyaux. Gardez une épaisseur de recouvrement suffisante pour la solidité. Le respect des distances entre gaines reste une règle absolue.
Anticipez les percements avant le coulage. Une fois le béton pris, intervenir devient complexe. Une planification rigoureuse évite des carottages coûteux et risqués ultérieurement.
Arbitrage entre performance thermique et solidité structurelle
Au-delà de la pure mécanique, l’usage du hourdis négatif pose la question de l’équilibre avec l’isolation globale du bâtiment.
Compatibilité avec les poutrelles précontraintes ou en treillis
L’adaptation varie selon l’armature. Les poutrelles précontraintes supportent les charges lourdes du hourdis négatif. Le treillis offre une meilleure accroche mécanique.
Surveillez les limites de portée. Ne dépassez jamais les capacités du fabricant. Le poids du béton réduit parfois la distance maximale entre appuis.
Assurez la cohérence du montage. Utilisez des composants certifiés par le même fournisseur. Mélanger les marques peut fragiliser l’ensemble du plancher.

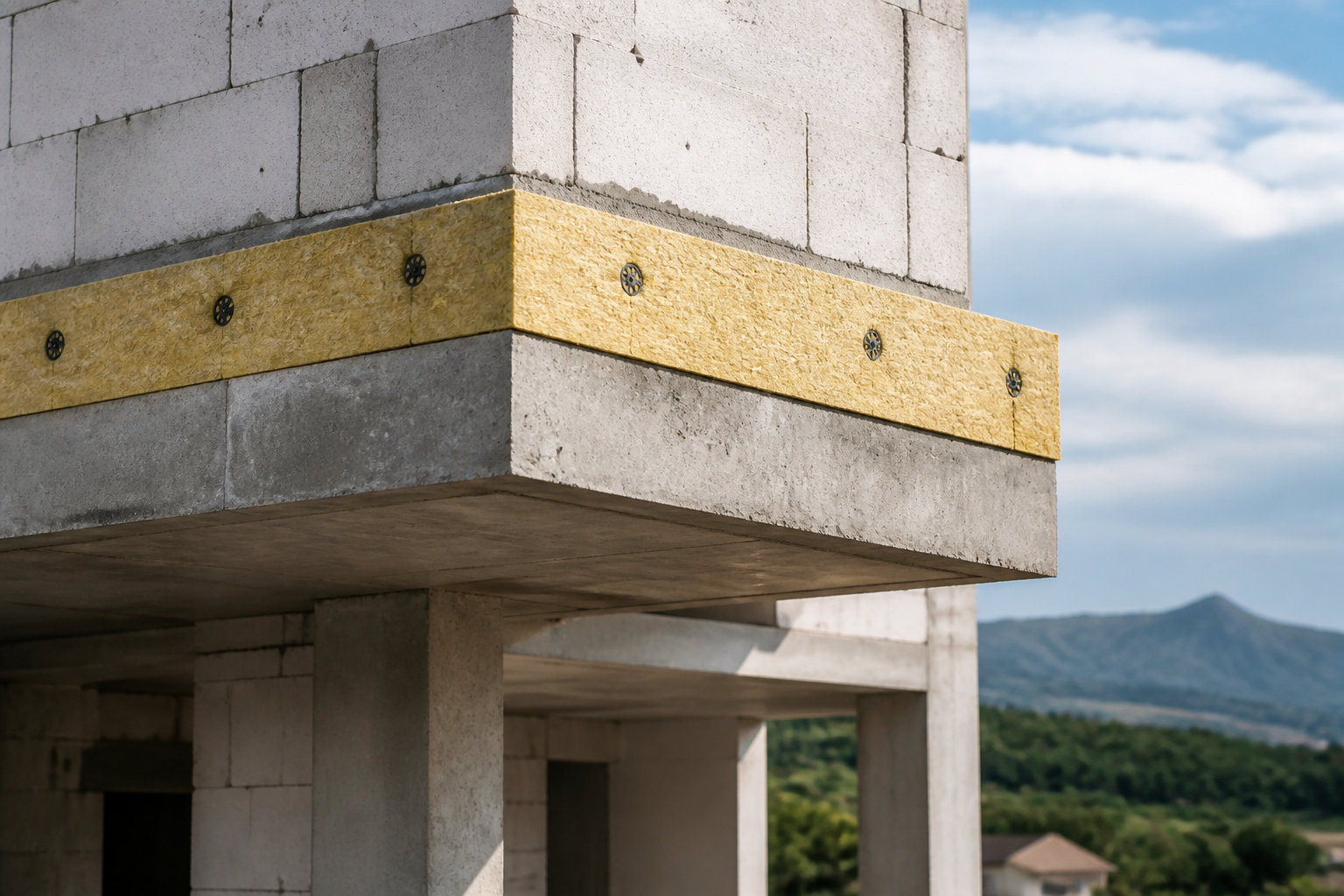

Le défi de l’isolation thermique et parasismique
La faible épaisseur de l’entrevous réduit la performance isolante. Moins de matière affaiblit la résistance thermique. Il faut compenser cette déperdition ailleurs.
Des solutions existent pour l’isolation. L’ajout de rupteurs de ponts thermiques en rive est efficace. Vous maintenez le confort sans sacrifier la solidité.
La rigidité accrue favorise la sécurité sismique. Elle solidarise mieux les éléments du plancher. C’est un atout majeur pour la structure.
- Réduction du R thermique
- Nécessité de rupteurs
- Augmentation de l’inertie
- Meilleure tenue aux séismes
Grâce à l’usage stratégique d’entrevous surbaissés, vous renforcez la rigidité de vos appuis et sécurisez vos balcons en porte-à-faux. Anticipez dès maintenant vos besoins en béton pour garantir la solidité structurelle de votre futur plancher. Une mise en œuvre précise assure la pérennité et la sécurité de votre bâti.
FAQ
Quelle est la fonction technique d’un hourdis négatif dans une structure ?
Le hourdis négatif, que nous appelons également entrevous surbaissé, est un élément de remplissage dont la hauteur est volontairement inférieure à celle des poutrelles. Sa fonction principale est de permettre une augmentation locale de l’épaisseur de la dalle de compression en béton. En créant ce creux structurel, nous pouvons renforcer la rigidité du plancher dans des zones soumises à de fortes contraintes ou faciliter l’intégration de réseaux techniques.
Comment ce dispositif est-il intégré lors de la construction d’un plancher ?
L’intégration s’effectue lors de la phase de montage du plancher à poutrelles et entrevous. Nous positionnons ces éléments de faible hauteur sur les appuis des poutrelles, créant ainsi un décalage de niveau. Lors du coulage, le béton vient combler cet espace vide, ce qui permet d’obtenir une nappe de béton plus épaisse et plus résistante à cet endroit précis, assurant ainsi une parfaite continuité structurelle de l’ouvrage.
Pourquoi privilégier un entrevous à hauteur réduite pour les balcons ?
Dans la conception de balcons en porte-à-faux, l’usage de hourdis négatifs est crucial pour garantir l’équilibre des charges. Cette technique permet d’apporter une masse de béton supplémentaire sur la largeur du balcon, ce qui facilite l’ancrage profond des armatures supérieures dans la dalle intérieure. C’est une solution indispensable pour sécuriser les éléments suspendus et prévenir tout risque de fissure à la jonction avec le mur porteur.
Quels sont les avantages de cette technique pour le passage des gaines ?
L’utilisation de hourdis négatifs offre une opportunité précieuse pour la gestion des fluides et des réseaux électriques. La surépaisseur de béton créée par le creux de l’entrevous permet de loger des canalisations ou des gaines techniques sans qu’elles ne dépassent du niveau fini du plancher. Nous garantissons ainsi un enrobage optimal des réseaux tout en préservant l’intégrité mécanique et la planéité de la dalle de compression.
Quels matériaux sont utilisés pour la fabrication des hourdis négatifs ?
Pour ce type d’application exigeant une grande solidité, le béton est le matériau privilégié par excellence. Contrairement au polystyrène ou à la terre cuite, le hourdis en béton offre la résistance nécessaire pour supporter le volume accru de béton frais lors du coulage. Bien que cela puisse réduire légèrement la performance thermique globale, c’est un choix que nous recommandons pour maximiser la robustesse structurelle et la sécurité parasismique.
Quel est le coût moyen pour la mise en œuvre de cette solution ?
Sur le plan budgétaire, l’adoption de hourdis négatifs représente un investissement légèrement supérieur à celui d’un montage classique. Pour un plancher haut en coffrage perdu, nous estimons généralement le coût à environ 57 € par m², contre 55 € pour des entrevous standards. À l’unité, un hourdis en béton se négocie habituellement entre 2 € et 3 €, souvent conditionné par palettes de 100 pièces.
